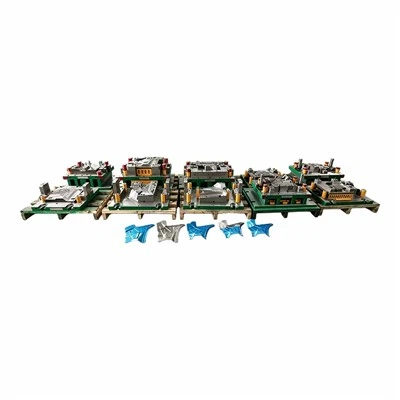

Metalli stantsimise tööriistad võivad olla järkjärgulised, ülekande-, tandem-, liit- või ühe{0}}operatsiooniga ning valikul tuleb järgida detaili geomeetriat ja tootmisplaani. Templitööriistade kontseptsioon algab operatsiooni omandiõigusega: iga lõige, vorm, auk ja kalibreerimisfunktsioon määratakse etapile, mis suudab hoida nõutavat nullpunkti. Lehtmetalli stantsimistööriistad vajavad ka piisavalt ruumi materjali käitlemiseks ja vanaraua liikumiseks. Kompaktne disain on kasulik ainult siis, kui see jääb reguleeritavaks ega peita tavalisi kuluvaid osi mitteseotud sõlmede alla.

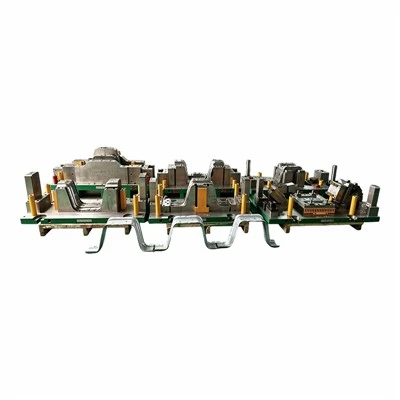

Pressstantsimistööriistad hõlmavad juhtelemente, stantse, stantsnuppe, survepatju, tõstukeid, vedrusid, andureid ja turvaseadmeid. Kui stantside tehnilised standardid seda võimaldavad, saab tavalisi komponente valida järgmistest: MISUMI, PUNCH INDUSTRY, SANKYO OILLESS, Danly, Dayton või FIBRO. Eeldatakse, et kaubamärgid ei ole igal juhul omavahel asendatavad; koormusväärtus, mõõtmed, paigaldus- ja hooldustavad peavad ühtima. Tembeldamise tootmistööriistad peaksid komponentide funktsioonide järgi tuvastama ka pressitud terase, kuumtöötlemise kõvaduse, kattekihi ja varukogused.
Stantsimistööriistade paigutus peaks andma tehnikutele otsese juurdepääsu reguleerimisseibidele, kulumisdetailidele, määrdepunktidele ja anduriklambritele. Raskesti hooldatav stantsimistööriistade süsteem kaotab pärast tavapärast remonti sageli oma heakskiidetud seisukorra. Seadistuslehtedel tuleb kirja panna stantsi kinnitus, sulgemiskõrguse-viide, etteande- või käsitsemisasend ja proovimisel kasutatud kontrollandmed. Osade mahaviskamist ja praagi väljaviskamist kontrollitakse töökiirusel, mitte ainult aeglase käsitsi rattasõidu ajal. Kui vanaraua kuju nõuab, võib lisada reljeefseid-lehtrennid või pneumaatilise silindri-vibraatori.
Määrake tööriista ulatus 3D-joonise ja 2D-joonisega, seejärel lisage pressi spetsifikatsioon ja stantsi tehnilised standardid. Eeldatav aastamaht, materjali seisukord, eelistatud standardsete -komponentide kaubamärgid, näidisnõuded ja varuosade-eeskirjad aitavad kindlaks määrata. Changdong saab üldise tööriistapaketi pakkumise asemel üle vaadata mehaanilise töötluse, stantside kokkupaneku, stantside kinnitamise, proovimise, proovide stantsimise ja kontrollimise toe kinnitatud projektile.
Tööriistaprojektide kvalifikatsioonidokumendid
Tembeldamise tööriistade tarneid on lihtsam hinnata, kui tehnilist sisu toetab ametlik dokumentatsioon. Sertifikaadi moodul võib sisaldada ISO 9001, IATF 16949 autotööstusega seotud programmide jaoks, ekspordi kvalifikatsioonikirjeid, kõrgtehnoloogiliste ettevõtete tunnustamist ja patente tööriistamehhanismide, vanametalli eemaldamise, automaatse lõikamise või mitme protsessiga stantsistruktuuride jaoks.
Selle tembeldamistööriistade lehe puhul annab moodul ostjatele kompaktse ülevaate vastavusest, inseneriarendusest ja ekspordivalmidusest. See on eriti asjakohane, kui projekt sisaldab mitmeid tööriistu, standardset-komponentide juhtimist, ülevaatusaruandeid ja pikaajalisi{2}}hooldusnõudeid pärast tarnimist.
